CNC Grande Dimension

Bonjour à toutes et tous

Hier je me suis amusé à faire quelques vérifications de géométrie.

  • Sans doute le plus embêtant, dans les conditions ou j’ai démarré la machine, il y avait 4 mm de défaut de perpendicularité de l’axe Y sur 1m. Je suppose que ça peut être un peu n’importe quoi car on ne sait pas dans quel état de perpendicularité est cet axe quand on démarre la machine. Une fois les moteurs sous tension, on va considérer que ça ne bouge plus. Je ne sais pas trop comment résoudre ce problème. Peut-être des butées physiques rétractables vers les X moins ou fixes vers les X plus. On met sous tension contre les butées physiques pour avoir un contrôle sur la perpendicularité. Le cycle de mise sous tension serait un peu long (butées physique puis origines).

  • Le palpeur d’outil : Le contacteur que j’ai trouvé à ce jour (NO) déclenche en fin de course ==> il y a des efforts sur le contacteur qui déforment légèrement le boitier ce qui doit avoir un effet négatif sur la précision de la mesure. Il faudrait trouver soit un contacteur NO qui déclenche avant d’arriver en fin de course du bouton, soit un contacteur NF pour éviter les efforts. Il y a aussi https://www.thingiverse.com/thing:721620, mais je l’ai fait pour ma machine et ça ne marche pas terrible, c’est un NF ça c’est bien , mais il ne se referme pas toujours lorsque l’outil libère le contacteur ce qui met la machine en défaut.

  • La planéité du plateau, on en a déjà parlé (surface du plateau ou du martyre). A la précision près du palpeur voici les résultats.

    • référence au centre de la machine
      - X centre Y mini ==> z = -0.2
      - X centre Y maxi==> z =-+0.4
      - X mini Y maxi==> z =-+0.5
      - X mini Y mini==> z =-+0.6
      - X maxi Y mini==> z =-+0.1
      - X maxi Y maxi==> problème lors de la mesure
  • Le Z coinçait méchamment en Z-. Manon m’a donné de la graisse, ca va nettement mieux.
    Pierre

Oui je ferai ça samedi.

À NOTER :
La dernière fois où nous avons démarré la CNC ensemble, les douille de l’axe « X » étaient toutes desserrées et nous les avons serrées sans contrôler la géométrie, juste pour avoir une machine qui puisse se déplacer sur ses axes et valider le fonctionnement des moteurs.
Il faut donc,maintenant, reprendre le réglage à partir des 2 chariots de l’axe « X » pour obtenir une bonne perpendiculaire X/Y avant de lancer un usinage…

Merci Francois. Bonne idee. On va essayer ca.

et désolé, je ne pourrais pas être là demain…

C’est fait, on peut réinstaller l’ordi.

Ok merci. Je feral cela Des que possible.

@francois, penses tu que cela serait utile pour la CN de l’ACoLab ?
https://www.leboncoin.fr/equipements_industriels/1567331555.htm/

Pour ceux, comme moi, qui ne connaisse pas

très bel outil … Pro !
Maintenant, ce ne sera pas facile de le monter sur notre broche. Il faudrait l’adapter ou voir s’il existe des axes de 10 ou 12mm qui pourrait entrer dans nos pinces.
Sinon, c’est top ! Ça permet de prendre des origines ou des cotes sur les 3 axes sans rien démonter ou recaler.
Quant au prix de vente : 50% du prix du neuf : 180 € c’est encore un peu cher quand même pour nous, non ?

Ne pensez vous pas qu’avant de penser a des outils aussi sophistiqués, il faudrait voir les limites de la machine ainsi que son utilisation? Pas sur qu on soit en mesure d’aller taquiner le centieme, voire meme le dixieme.

Pour la pince, si je ne me trompe, c’est du CR11 (je crois) limité a 7mm. au mieux du CR16 limité a 10mm

Pierre

C’est vrai, mais c’est quand même un outil qui permet de prendre des références par rapport à des faces ou arrêtes existantes sans aucune manip de recalage. C’est quand même “top” … Même si on se recale avec +/- 0,2 mm !
Mais 180€ … Là, ça cogne quand même :roll_eyes:

L’annonce commence à dater, donc ça ne se vends pas. En attendant encore un peu, je pense qu’on peut faire une offre plus « raisonnable ».

Ok je comprends.

En ce qui concerne le reglage du Z de l’outil, j’ai modfifie le palpeur que j’avais trouve sur thingdiverse pour qu’il soit plus fiable. La nouvelle version sur : https://www.thingiverse.com/thing:3498168
Il marche bien sur ma machine. Est ce que je lance la fabrication?

Pierre

Comme pense bête un module python pour « parler » au variateur de la broche en RS485

pour ceux que ca intéresse, procedure de chargement de bcnc sur Linux. C’est dans le Wiki.

procedure_d_installation_bCNC_sur_Linux.pdf (320,8 Ko)

Merci @pinatl pour la doc. Pour le wiki, je pense qu’il est plus sympa d’avoir le texte directement qu’une liste de pièce jointe.

J’ai transposé ton doc directement dans le wiki et modifié la commande pour ajouter un utilisateur à un groupe.

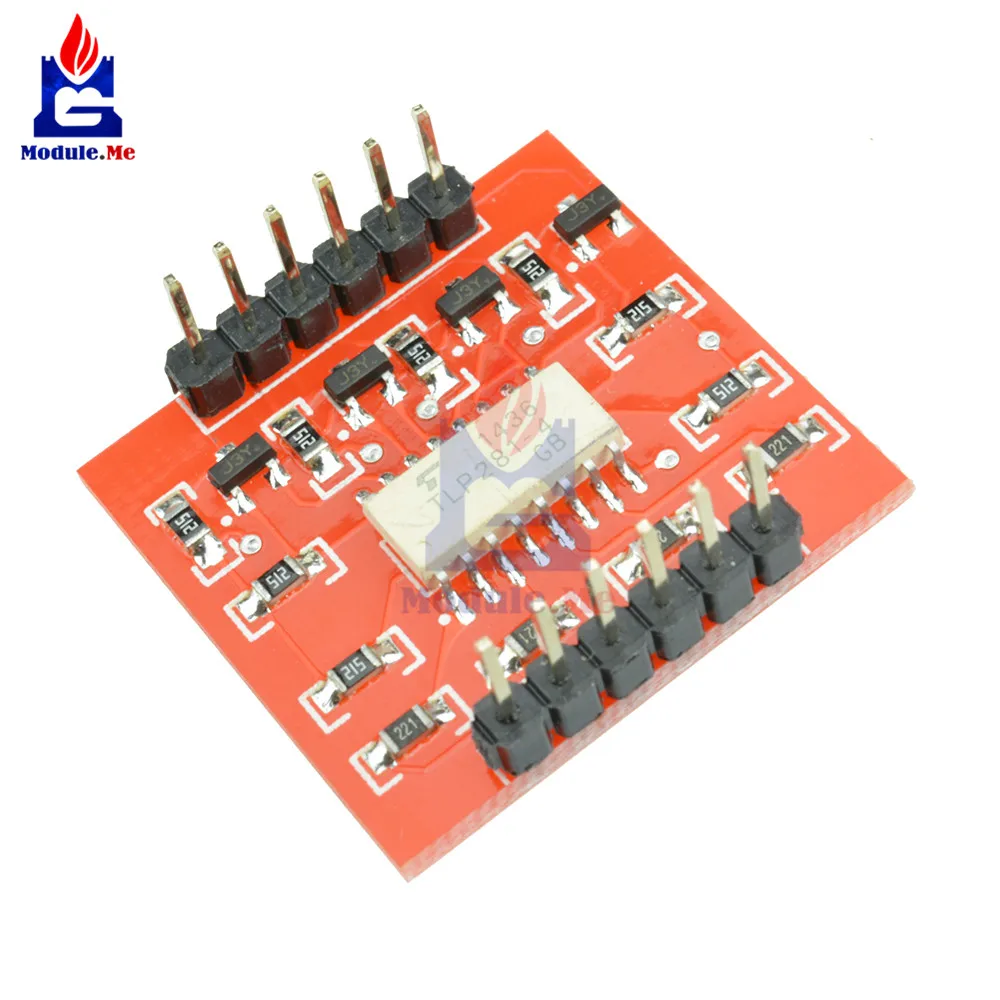

Plutôt que de mettre des relais on pourrait mettre ça

Merci Thomas pour la correction de la doc.
Pour l opto,Tu parles du relai de selection de sens de rotation?

Oui et aussi pour le start broche

help. J’ai besoin d’un(e) gourou de l’arduino.

Je suis entrain de tester le montage https://www.thingiverse.com/thing:2479976. Il s’agit d’un clavier permettant de faire bouger la CN a partir de boutons X+ X- Y+ …

Dans les fichiers sur le site thingiverse, il y a le programme arduino qui permet de faire fonctionner tout cela. J’ai teste et pour que ca marche, il faut que je configure mon clavier AZERTY en clavier americain. si je reste en clavier francais, lorsque j’envoie un Q, Bcnc recoit un A, si j’envoie un G90, bCNC recoit Gçà etc…, si je le passe en clavier americain G90 est bien recu par bCNC.
Est ce que quelqu’un pourrait regarder le programme arduino (ci dessous ou sur le site) et voir si vous avez une idee comment changer le clavier.

#include <Keyboard.h>

/* Buttons to USB Keyboard Example

   You must select Keyboard from the "Tools > USB Type" menu

   This example code is in the public domain.
*/

#include <Bounce.h>

#include <SPI.h>
#include <Wire.h>
#include <Adafruit_GFX.h>
#include <Adafruit_SSD1306.h>
#include <Encoder.h>


Encoder myEnc(5, 6);

#define OLED_RESET 4
Adafruit_SSD1306 display(OLED_RESET);

#define NUMFLAKES 10
#define XPOS 0
#define YPOS 1
#define DELTAY 2


#define LOGO16_GLCD_HEIGHT 16
#define LOGO16_GLCD_WIDTH  16

static const unsigned char PROGMEM logo16_glcd_bmp[] =
{ B00000000, B11000000,
  B00000001, B11000000,
  B00000001, B11000000,
  B00000011, B11100000,
  B11110011, B11100000,
  B11111110, B11111000,
  B01111110, B11111111,
  B00110011, B10011111,
  B00011111, B11111100,
  B00001101, B01110000,
  B00011011, B10100000,
  B00111111, B11100000,
  B00111111, B11110000,
  B01111100, B11110000,
  B01110000, B01110000,
  B00000000, B00110000 };

#if (SSD1306_LCDHEIGHT != 64)
//#error("Height incorrect, please fix Adafruit_SSD1306.h!");
#endif

long oldPosition  = -999;
long newPosition = 0;
#define ARRAYSIZE 19
String step_mm_xy[ARRAYSIZE] = { "0.05", "0.1", "0.2", "0.3", "0.4", "0.5", "0.6", "0.7", "0.8", "0.9", "1.0", "2.0", "5.0", "10.0", "20.0", "50.0", "100.0", "200.0", "300.0"};
String step_mm_z[ARRAYSIZE]  = { "0.05", "0.1", "0.2", "0.3", "0.4", "0.5", "0.6", "0.7", "0.8", "0.9", "1.0", "2.0", "3.0", "4.0", "5.0", "6.0", "7.0", "8.0", "10.0"};
String stepwidth_xy = "1.0";
String stepwidth_z  = "1.0";

// Create Bounce objects for each button.  The Bounce object
// automatically deals with contact chatter or "bounce", and
// it makes detecting changes very simple.
Bounce btn_y_minus = Bounce(0, 10);
Bounce btn_y_plus = Bounce(1, 10);  // 10 = 10 ms debounce time
Bounce btn_z_minus = Bounce(2, 10);  // which is appropriate for
Bounce btn_z_plus = Bounce(3, 10);  // most mechanical pushbuttons
Bounce button4 = Bounce(4, 10);
Bounce btn_x_minus = Bounce(12, 10);  // if a button is too "sensitive"
Bounce btn_x_plus = Bounce(14, 10);  // to rapid touch, you can
                                   // increase this time.
Bounce unlock_btn = Bounce(17, 10);


void setup() {
  // Configure the pins for input mode with pullup resistors.
  // The pushbuttons connect from each pin to ground.  When
  // the button is pressed, the pin reads LOW because the button
  // shorts it to ground.  When released, the pin reads HIGH
  // because the pullup resistor connects to +5 volts inside
  // the chip.  LOW for "on", and HIGH for "off" may seem
  // backwards, but using the on-chip pullup resistors is very
  // convenient.  The scheme is called "active low", and it's
  // very commonly used in electronics... so much that the chip
  // has built-in pullup resistors!
  pinMode(0, INPUT_PULLUP);
  pinMode(1, INPUT_PULLUP);
  pinMode(2, INPUT_PULLUP);
  pinMode(3, INPUT_PULLUP);
  pinMode(4, INPUT_PULLUP);
  pinMode(12, INPUT_PULLUP);
  pinMode(14, INPUT_PULLUP);  // Teensy++ LED, may need 1k resistor pullup
  pinMode(17, INPUT_PULLUP);  // safety unlock button

  delay(2000);

  // by default, we'll generate the high voltage from the 3.3v line internally! (neat!)
  display.begin(SSD1306_SWITCHCAPVCC, 0x3C);  // initialize with the I2C addr 0x3D (for the 128x64)
  // init done

  // Show image buffer on the display hardware.
  // Since the buffer is intialized with an Adafruit splashscreen
  // internally, this will display the splashscreen.
  display.display();
  delay(2000);

  // Clear the buffer.
  display.clearDisplay();

  // miniature bitmap display
  // display.clearDisplay();
  // display.drawBitmap(30, 16,  logo16_glcd_bmp, 16, 16, 1);
  // display.display();

  // text display tests
  display.setTextSize(1);  // origine display.setTextSize(2);
  display.setTextColor(WHITE);
  display.setCursor(0,0);
  display.println("bCNC Keyboard");
  display.display();

}

void loop() {
  // Update all the buttons.  There should not be any long
  // delays in loop(), so this runs repetitively at a rate
  // faster than the buttons could be pressed and released.
  btn_y_minus.update();
  btn_y_plus.update();
  btn_z_minus.update();
  btn_z_plus.update();
  button4.update();
  btn_x_minus.update();
  btn_x_plus.update();
  unlock_btn.update();


  if (unlock_btn.read() == LOW) {

    // Check each button for "falling" edge.
    if (btn_y_minus.fallingEdge()) {
      setCommandMode();
      String gcode_cmd = "G91G0Y-"+ stepwidth_xy;
      Keyboard.println(gcode_cmd);
      Keyboard.println("G90");
    }
    if (btn_y_plus.fallingEdge()) {
      setCommandMode();
      String gcode_cmd = "G91G0Y"+ stepwidth_xy;
      Keyboard.println(gcode_cmd);
      Keyboard.println("G90");
    }
    if (btn_z_minus.fallingEdge()) {
      setCommandMode();
      String gcode_cmd = "G91G0Z-"+ stepwidth_z;
      Keyboard.println(gcode_cmd);
      Keyboard.println("G90");
    }
    if (btn_z_plus.fallingEdge()) {
      setCommandMode();
      String gcode_cmd = "G91G0Z"+ stepwidth_z;
      Keyboard.println(gcode_cmd);
      Keyboard.println("G90");
    }
    if (button4.fallingEdge()) {
      setCommandMode();
      Keyboard.println("!");
      // Keyboard.set_key1(KEY_TAB);
    }
    if (btn_x_minus.fallingEdge()) {
      setCommandMode();
      String gcode_cmd = "G91G0X-"+ stepwidth_xy;
      Keyboard.println(gcode_cmd);
      Keyboard.println("G90");
    }
    if (btn_x_plus.fallingEdge()) {
      setCommandMode();
      String gcode_cmd = "G91G0X"+ stepwidth_xy;
      Keyboard.println(gcode_cmd);
      Keyboard.println("G90");;
    }
  }

  long newPosition = abs(myEnc.read());
  if (newPosition != oldPosition) {
    if (newPosition<0) {newPosition=0;}
    if (newPosition>ARRAYSIZE*2) {newPosition=ARRAYSIZE;}
    oldPosition = newPosition;
    display.clearDisplay();

    display.setCursor(5,10);
    int arr_id = newPosition/2;
    stepwidth_xy = step_mm_xy[arr_id];
    display.print("XY ");
    display.print(step_mm_xy[arr_id]);
    display.println("mm");
    // display.display();

    display.setCursor(5,25);  // origine display.setCursor(5,30);
    arr_id = newPosition/2;
    stepwidth_z = step_mm_z[arr_id];
    display.print("Z  ");
    display.print(step_mm_z[arr_id]);
    display.println("mm");
    display.display();
  }


}



void setCommandMode()
{
  Keyboard.set_modifier(MODIFIERKEY_CTRL);
  Keyboard.set_key1(KEY_SPACE);
  Keyboard.send_now();

  // release all the keys at the same instant
  Keyboard.set_modifier(0);
  Keyboard.set_key1(0);
  Keyboard.send_now();
  delay(200);
}

Merci de votre aide
