Les hors sujet

Ça a été discuté ici : https://forum.acolab.fr/t/campagne-de-spam/4403

Le forum est en invitation seulement, donc normalement n’importe qui qui est déjà inscrit peut inviter qui il veut :

Mais on peut aussi réactiver les inscriptions et voir ce que ça donne.

j’ai essayé l’invitation avec frederic Bany, un nouveau et ca a marché. Il faut recuperer tous les nouveaux qui n’ont pas pu creer un compte et surtout à l’avenir penser a le faire à l’inscription.

@Alain, aurais tu une liste email (en MP) des nouveaux que je les contacte?

Je viens de recevoir mes kit spour des ateliers avec les enfants .

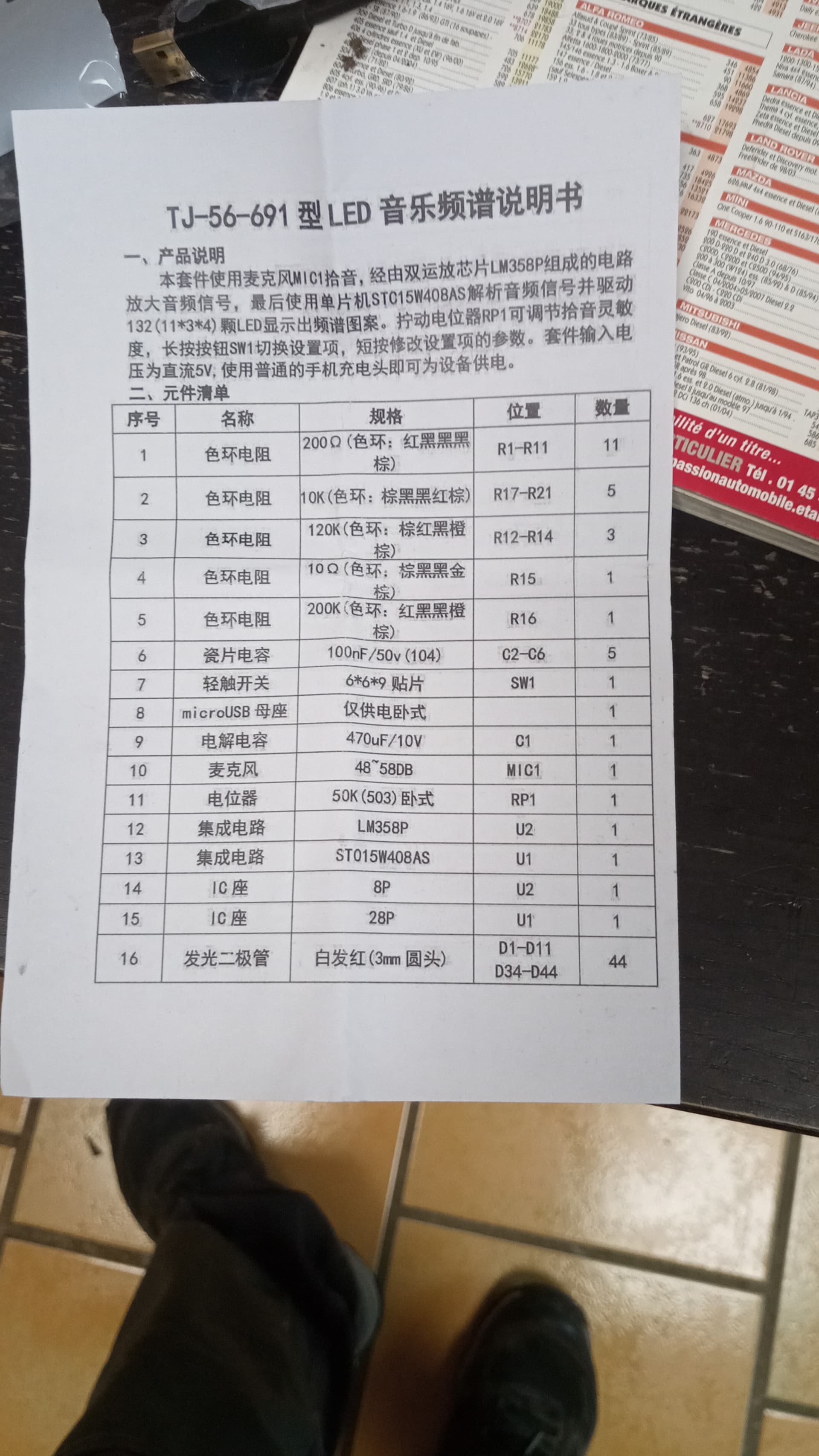

La notice :


@pinatl tu peux m aider ? :rofl::rofl:

incroyable @gaeldu63 ! chatgpt vient de me le traduire d’après photo en 5 secondes !!

"
Oui :blush: Voici la traduction du document :


Manuel du spectre musical LED modèle TJ-56-691

1. Description du produit

Ce kit utilise un microphone (MIC1) pour capter le son.
Le signal audio est amplifié par un circuit composé d’un double amplificateur LM358P, puis analysé par la puce ST015W408AS qui traite le signal de fréquence musicale et pilote une matrice de 132 LED (11×3×4) RGB pour afficher un spectre lumineux.

  • Le potentiomètre RP1 permet d’ajuster la sensibilité du microphone.
  • Un appui long sur le bouton SW1 permet de changer de mode.
  • Un appui court permet de modifier les paramètres du mode sélectionné.
  • Tension d’alimentation : 5V CC.
  • Peut être alimenté avec un chargeur de téléphone standard (via micro-USB).

2. Liste des composants

Nom Spécifications Position Quantité
1 Résistance 200 Ω (anneaux : rouge-noir-noir-noir-marron) R1–R11 11
2 Résistance 10K (marron-noir-noir-rouge-marron) R17–R21 5
3 Résistance 120K (marron-rouge-noir-orange-marron) R12–R14 3
4 Résistance 10 Ω (marron-noir-noir-or-marron) R15 1
5 Résistance 200K (rouge-noir-noir-orange-marron) R16 1
6 Condensateur céramique 100nF / 50V (104) C2–C6 5
7 Bouton tactile 6×6×9 mm SW1 1
8 Connecteur microUSB Type vertical 1
9 Condensateur électrolytique 470µF / 10V C1 1
10 Microphone 48–58 dB MIC1 1
11 Potentiomètre 50K (503) vertical RP1 1
12 Circuit intégré LM358P U2 1
13 Circuit intégré ST015W408AS U1 1
14 Support IC 8 broches U2 1
15 Support IC 28 broches U1 1
16 LED Rouge diffus (3 mm rond) D1–D11, D34–D44 44

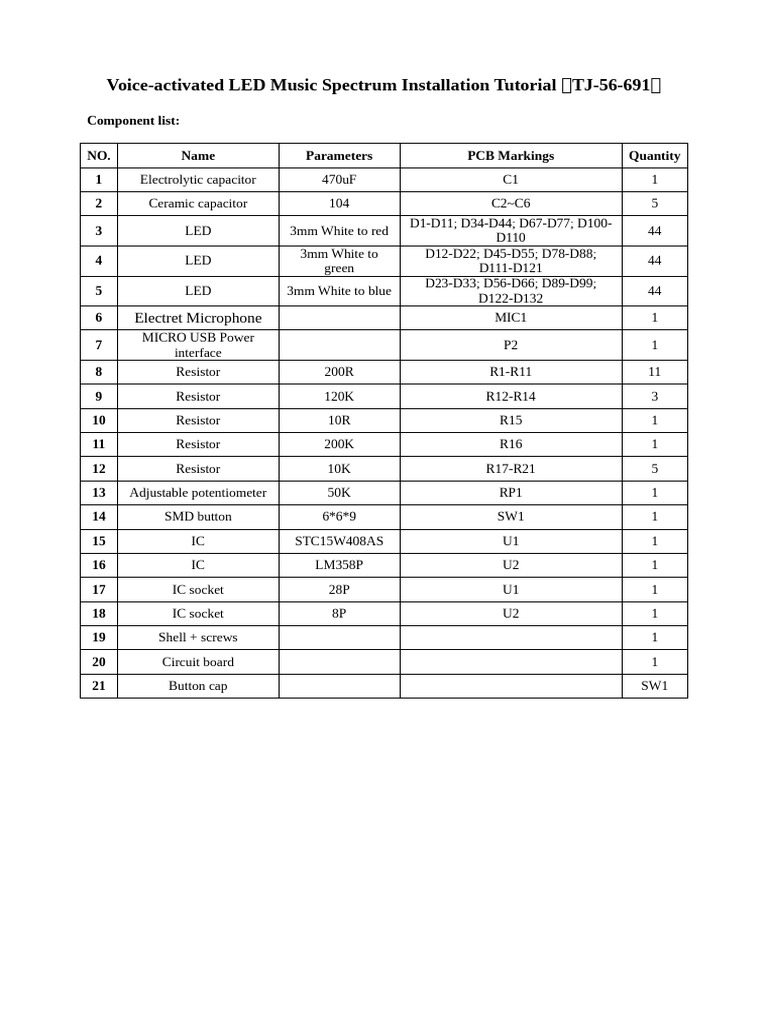

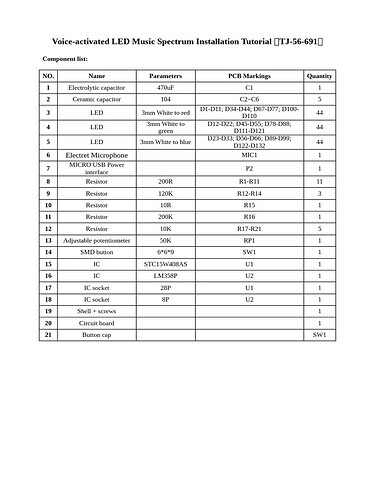

et gogol est ton ami :

Ceci est un autoradio du futur - en 1980 :smiley: - autoradio Panasonic console fixé au toit :star_struck:

Si vous en connaissez un , pensez à moi !!!

ah oui mais il te faudrait aussi la coupe mulet hein @pascaltz ? :grin:

1 « J'aime »

le cockpit de boeing me suffira :wink:
