Voici ce que j’ai trouvé sur chatgpt. Est ce qu’une personne connaissant freecad peut confirmer?
J’ai vu que la version actuelle etait la version 1. A-t-elle les memes limites concernant le 4eme axe?
Dans FreeCAD, le module Path permet d’effectuer de l’usinage CNC, y compris en 4 axes. Toutefois, les capacités du 4 axes sont limitées, surtout dans la version stable actuelle (FreeCAD 0.21 ou 0.22 selon la date d’installation). Voici un état des lieux des limites et capacités :
Ce que FreeCAD peut faire en 4 axes :
Usinage 3+1 (ou 2+2) : Positionnement indexé
• L’axe rotatif (généralement A ou B) peut être utilisé pour positionner la pièce dans une orientation donnée.
• On effectue ensuite un usinage standard 3 axes (X, Y, Z) sur cette orientation.
• Utilisé pour : accéder à plusieurs faces d’une pièce sans repositionnement manuel.
Ce que FreeCAD ne fait pas (ou très mal) :
2. Usinage 4 axes simultanés (interpolation)
• L’interpolation simultanée X, Y, Z + A (ou autre axe rotatif) n’est pas prise en charge dans l’interface graphique de FreeCAD.
• FreeCAD ne génère pas nativement de G-code interpolé en 4 axes.
3. Pas de stratégies spécifiques 4 axes (comme l’hélicoïdal ou le contournage de surface en rotation)
• Il n’existe pas de stratégie de parcours d’outil spécifiquement conçue pour les formes tubulaires ou cylindriques.
• Les opérations sont conçues pour un usinage 3 axes ou indexé.
Solutions ou contournements avancés (mais complexes)
• Il est possible de générer manuellement du G-code 4 axes, ou de modifier celui produit pour ajouter de l’interpolation.
• Des scripts personnalisés Python ou des post-processeurs modifiés peuvent être utilisés, mais cela demande une bonne maîtrise de FreeCAD et du G-code.
• Certains utilisateurs exportent les géométries vers des solutions plus avancées (comme Fusion 360 ou DeskProto) pour le 4 axes simultané.
Évolutions possibles
• Des discussions sont en cours dans la communauté FreeCAD pour étendre les capacités CAM, y compris vers du 4 axes plus avancé.
• Certains développements expérimentaux (branches Git ou modules tiers) existent, mais rien de stable ni officiel à ce jour.
En résumé
Fonction Supportée dans FreeCAD ?
Usinage 3 axes Oui
Usinage 3+1 (positionnement) Oui
Usinage 4 axes simultané Non
Stratégies spécifiques 4 axes Non
G-code 4 axes manuel Possible, complexe
Bonjour,

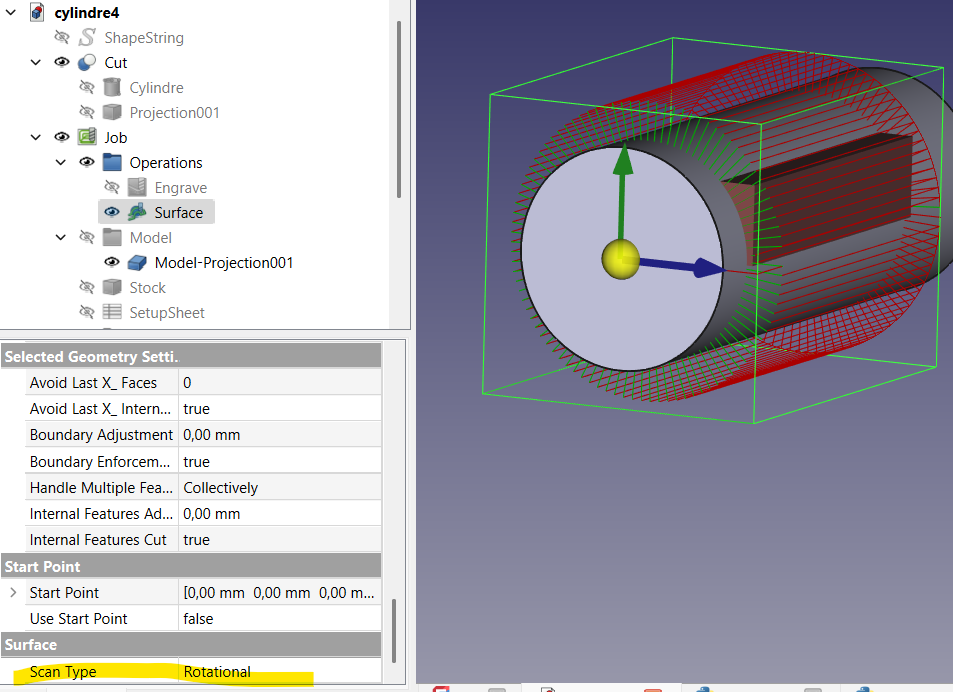

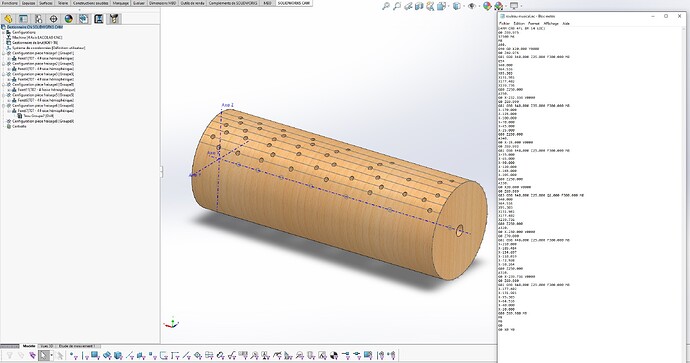

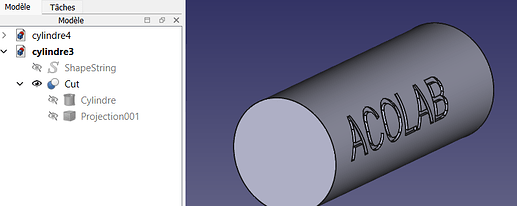

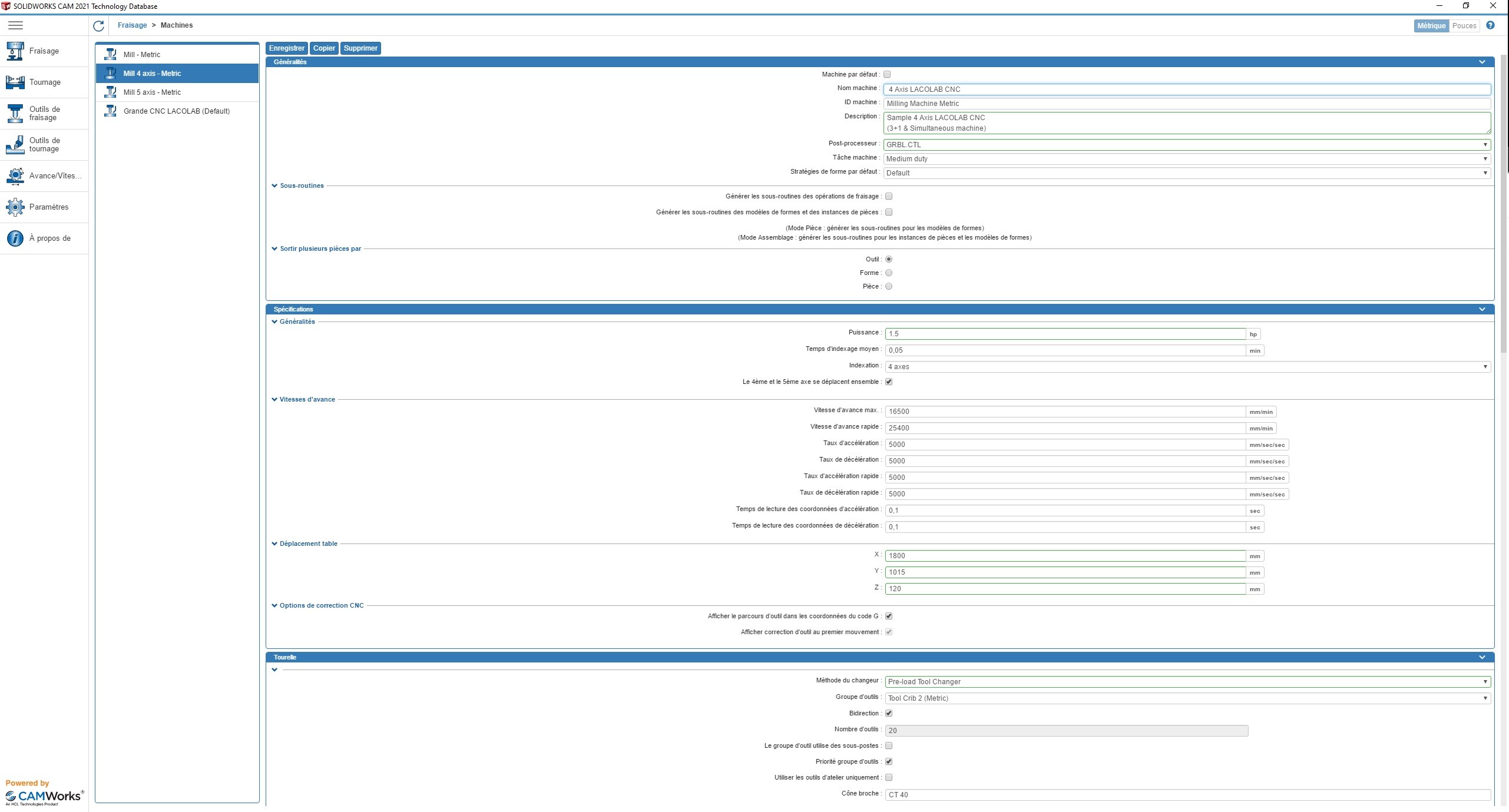

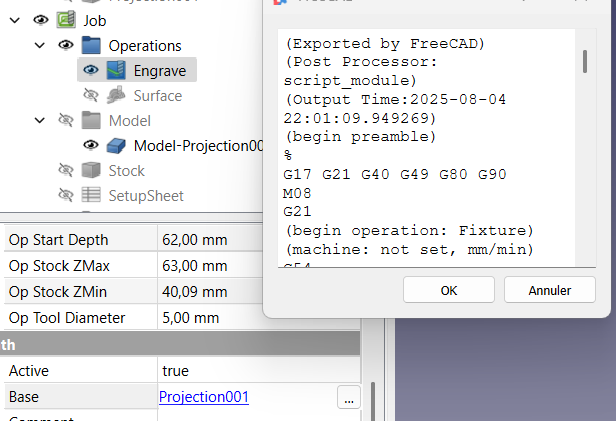

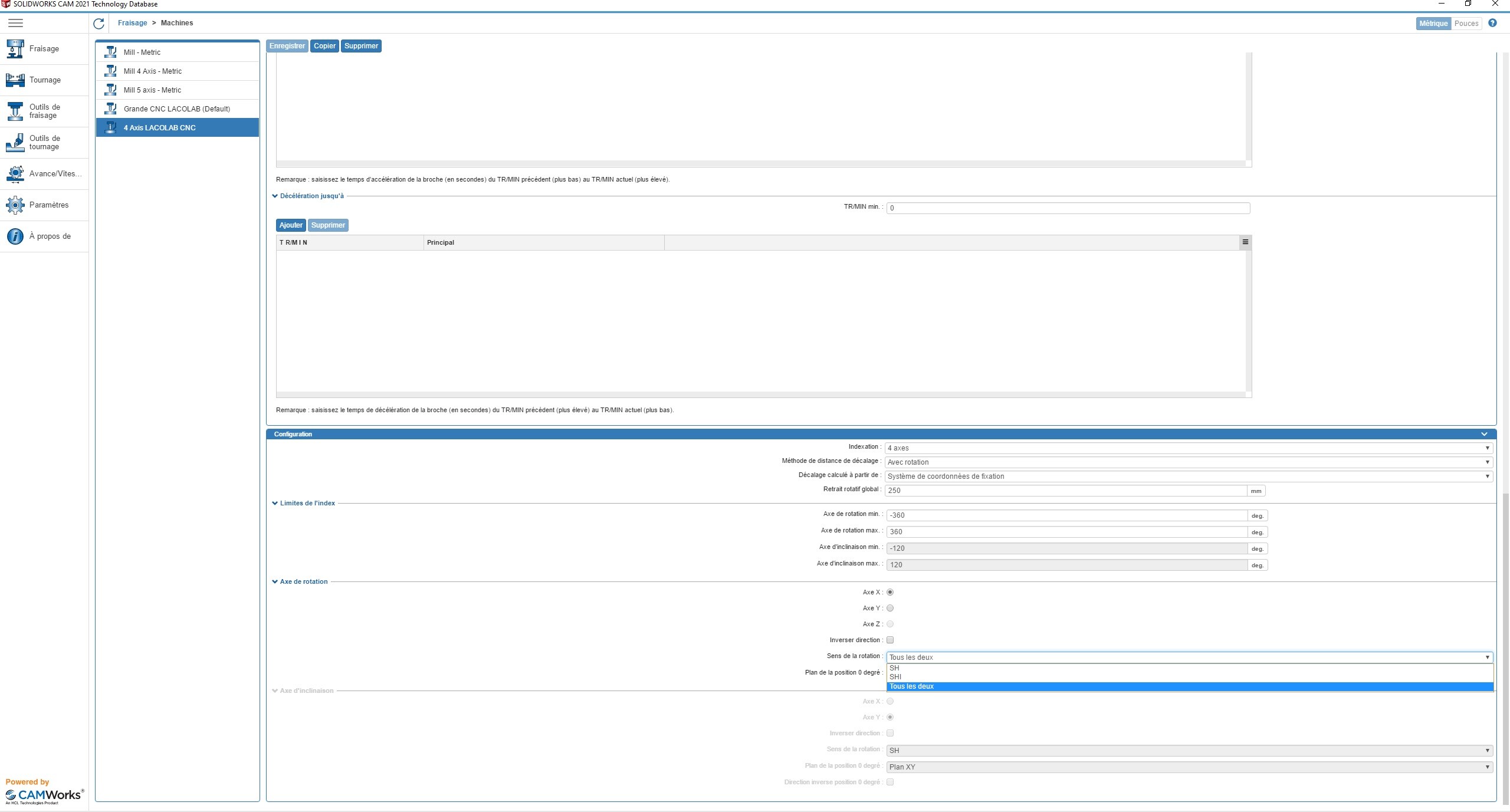

J’ai brievement crée une version 4 axes de grande CNC LACOLAB dans CAMWORKS, après quelques mises au point de check, je confirmes qu’il s’est pondre un programme entier rapidement :
Le présent g-code crée (no sabes si la CNC hables la misma langua) incrementes des lignes d percages suivant l’axe x tous les 10 degrès via la commande A350. A340 A330 etc
Peut etre auquel cas devrais je poster dans un endroit dedié , je n’ai aucune intention de marcher sur les plates bandes des autres, surtout si l’aspect de la gratuité est en jeu
Je cherches simplement a me former un maximum de mon coté

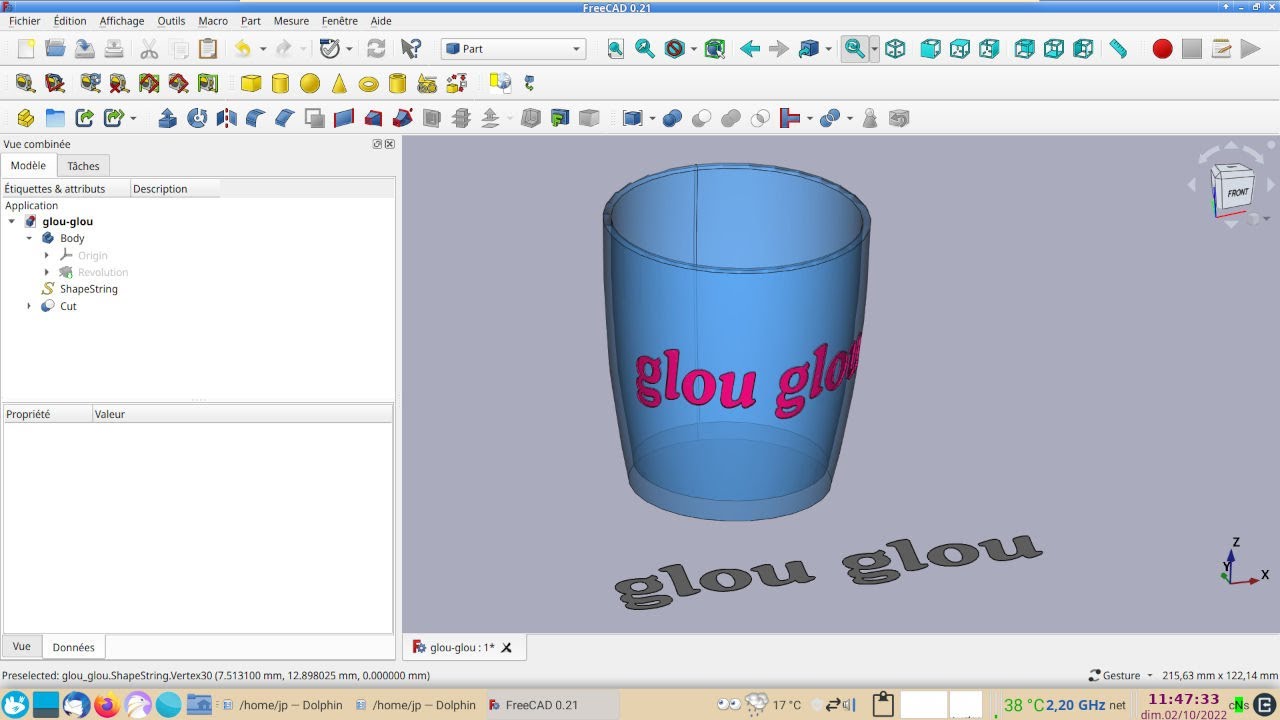

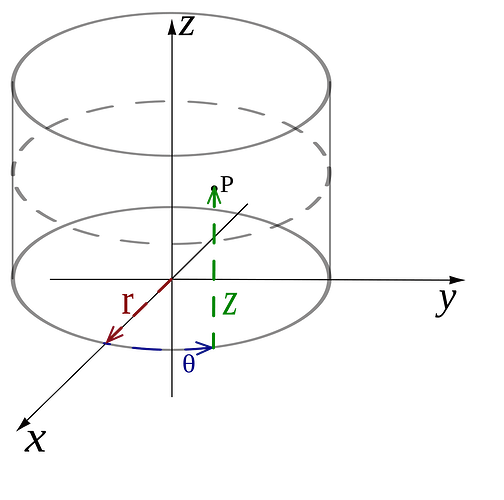

Comme le cylindre à le bon goût d’avoir un diamètre constant, il est possible de convertir ce repère cylindrique en repère cartésien :
X = theta x rayon cylindre
Y = z
Z = r

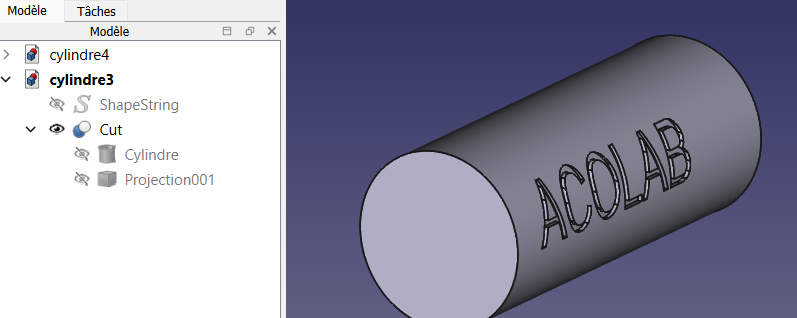

Du coup, il faut dessiner les perçages sur le développé de la surface du cylindre (un rectangle) et modifier la CN pour que X devienne la rotation du cylindre et non plus la translation du portique
C’était mes deux sous sur le sujet. Si j’ai rien compris, ce qui est tout à fait possible, ignorer grandement cette intervention
oui c’est vrai, physiquement au niveau des connexions de la cnc, mais en meme temps au niveau code si Freecad ou Camban ou autre nous pondent du A en calculant directement le r et le développé par rapport à l’axe du cylindre (Z sur ton schéma) alors autant s’en servir
(également sous réserve de ce que j’ai compris )
biensur et je suis sûre d’y arriver, mais il me faut un peu de temps : je réclame des droits supplémentaires pour les non-retraités ! la semaine de 8h par exemple ça serait sympa
Ta comprehension est bonne. Cependant pour ce besoin, on pense qu’on y arrivera avec Cambam si besoin. J’aimerais bien avoir une solution un peu plus generale pour ce 4eme axe et c’est pourquoi je demande aux specialistes de freecad de regarder la version 1 pour voir les limites du multiaxe. Les versions precedentes etaient limitées au positionnement en A (et/ou B et/ou C) et usinage en X,Y,Z (ce qui est sufisant pour le besoin de Sandrine) mais peut etre que a nouvelle version peut faire du vrai 4axe (usinage en interpolation sur X,Y,Z ,A).

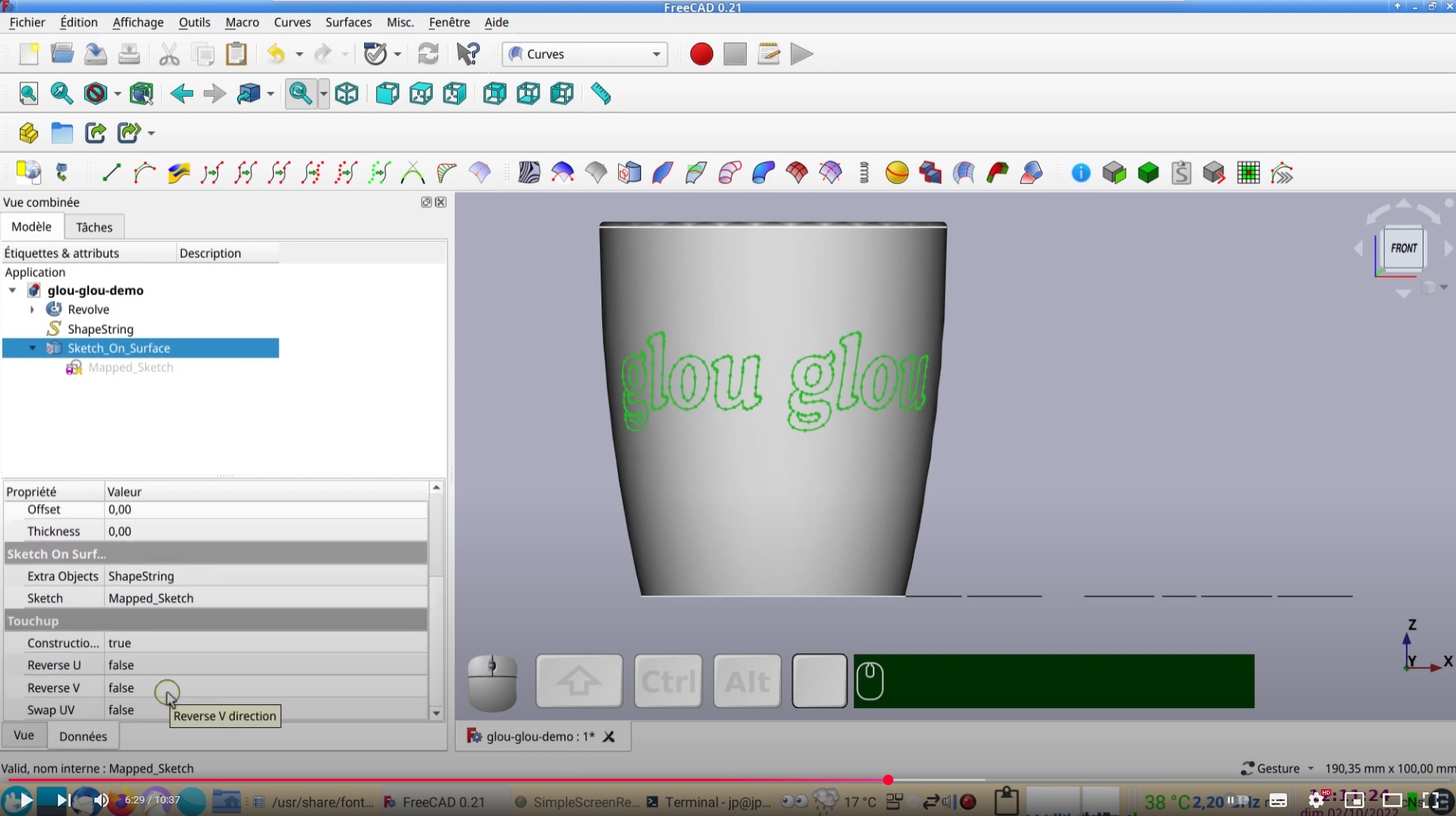

Sandrine, ton dernier post m’interpelles car tu passes par une projection qui ne vas pas t’aider a faire un usinage radiale au cylindre, brieveent je vois les fonctions suivantes a suivre
Ce que FreeCAD peut faire en 4 axes :
Ce que FreeCAD ne fait pas (ou très mal) :
Solutions ou contournements avancés (mais complexes)
Évolutions possibles
Possible, complexe
